长行程

BWC滚轮导轨挑战极限工况

长行程

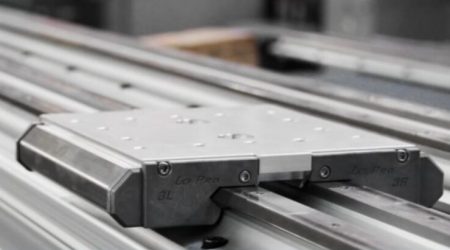

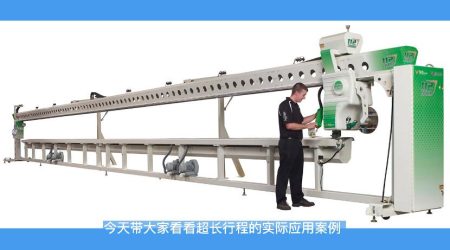

超长行程用什么样的直线导轨?

当使用超长直线导轨时,大部分导轨需要拼接组装,拼接处左右上下间距要求都非常高。

对直线滚珠导轨来说,由于需要保证滑块内的多个滚珠与滚道的均匀接触,直线滚珠导轨对安装基准面的精度要求非常严苛,基座需要进行研磨,为了保证直线度,平面度和平行度,还需使用千分表进行看表调平打磨等操作,需要较长时间才能完成装配工作,非常耗时费力;超长行程应用下,受制于,加工基座整体长度、拼接水平等多种因素的影响,难以保证安装基准面精度能达到要求。

超长行程应用时最需要解决的问题是,超长轨道的平行度以及大跨距下的材料形变。得益于滚轮导轨高通过的特性,BWC滚轮导轨对整体轨道的安装精度要求不高,偏心滚轮也可以调节与导轨之间的距离,可以补偿长行程轨道安装调节的不平行问题。

长行程下 滚轮导轨还可以发挥高速传动优势,速度可达5米每秒 加速度5G,可以有效提升工作效率。

滚轮导轨可以理解为车轮,滚轮直径越大,可通过的间隙越大,基座整体弯曲也可轻松通过,对安装要求不高。导轨基座无需精加工也可安装使用,大大减少加工成本及安装成本,保证整体运行顺滑高速,不卡涩。

推荐视频

推荐产品

  • DualVee-滚轮导轨

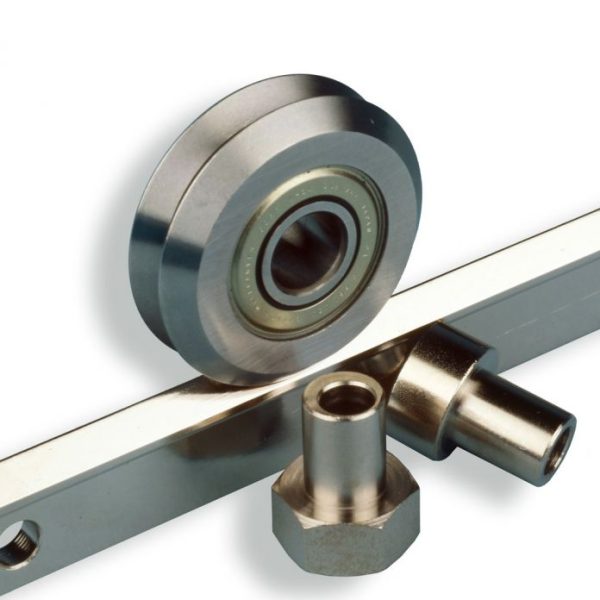

    DualVee滚轮导轨是全球首家采用90°V形槽设计的直线运动导轨。经过多年发展,我们可提供适用于高温、低温、直冲清洗、真空、静音、粉尘、碎屑、腐蚀等多种应用环境的多种版本产品,满足客户的广泛需求。

    查看更多
  • MadeWell-径向滚轮

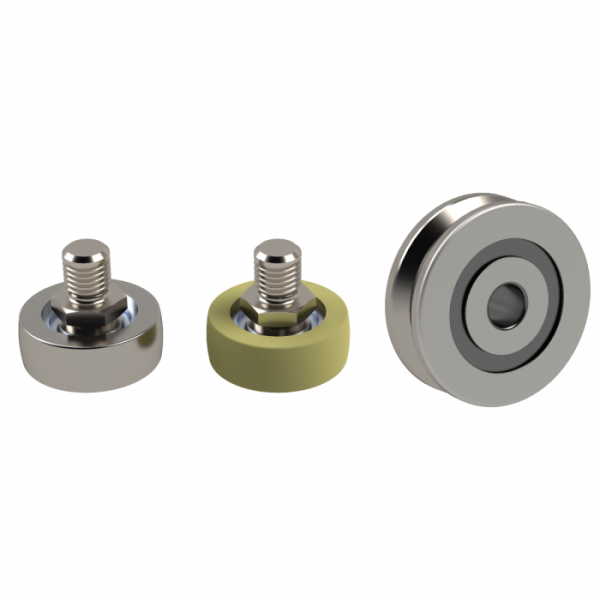

    MadeWell的质量,可靠性和耐用性,当前的MadeWell系列包括两个线性导轮产品。碳钢或聚合物有四种尺寸的冠辊。碳钢或不锈钢有三种尺寸的径向轮。
