MadeWell-径向滚轮

碳钢和聚合物版本有四种尺寸(0、1、2、3)
52100碳钢,地面,双列,角接触轴承布置(提供密封或屏蔽,内部润滑)
不锈钢单列轴承装置的高温聚合物包覆成型
集成了螺纹安装螺柱
提供同心和偏心版本
设计用于在平坦表面上运行
可用的C通道轨道经过优化,可用于冠状滚子
铝制6063-T6合金,用于聚合物冠状滚轮
碳素钢版本,轴承钢,带硬化钢滚道,用于钢冠冕滚轮

应用范围:

MadeWell代表针对复杂问题的简单解决方案。该产品线使我们回到了解决建筑,运输,半导体,电子,工程服务等行业的日常挑战的根源。该系列利用了我们的专利技术,有助于我们更好地开发工程突破。MadeWell产品使用最新的工程技术为特定应用提供可靠,简单的答案。

产品详情

MadeWell的质量,可靠性和耐用性

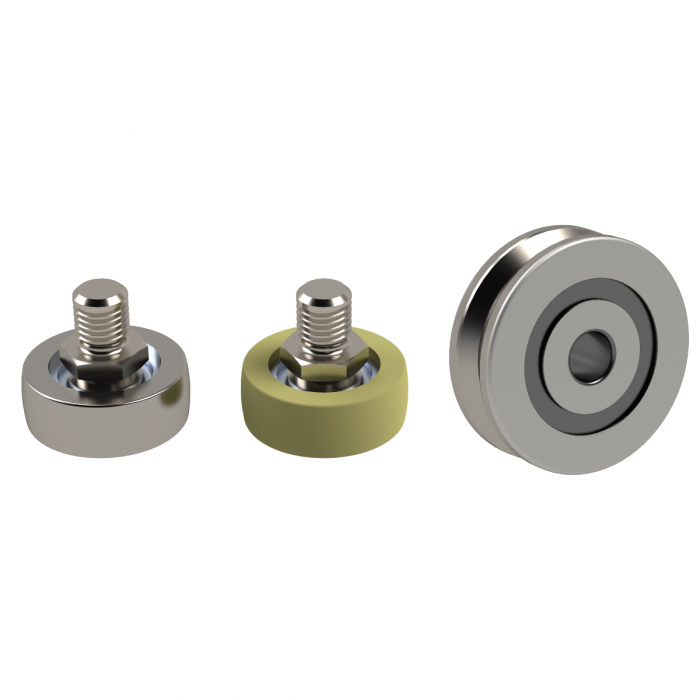

当前的MadeWell系列包括两个线性导轮产品。碳钢或聚合物有四种尺寸的冠辊。碳钢或不锈钢有三种尺寸的径向轮。

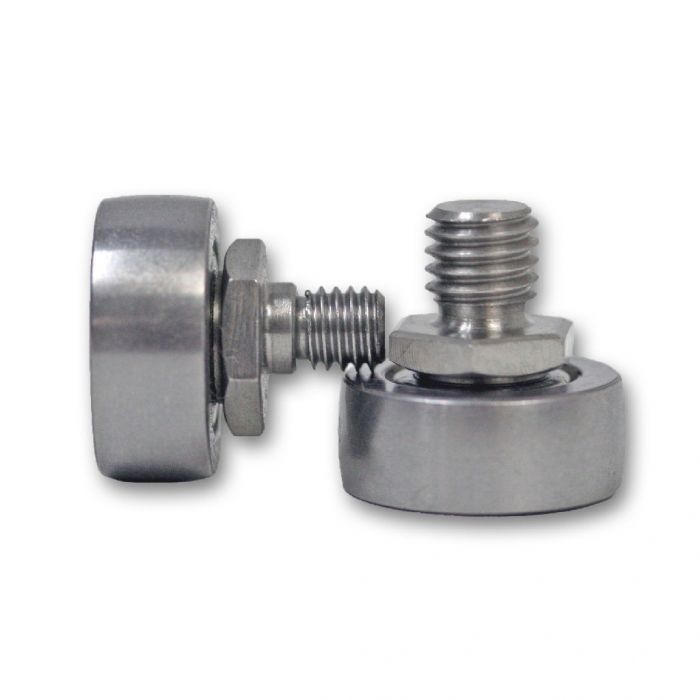

MadeWell-径向滚轮

MadeWell冠状滚轮

不论单独使用还是与我们的DualVee MotionTechnology®产品线搭配使用,这些冠状滚轮均由高品质的材料制成,可经受各种应用环境中的时间考验。设计用于在平坦表面或C通道轨道上运行,其用途仅受您的想象力限制。

MadeWell皇冠滚轮可与DualVee®结合使用导向轮,用于需要成对的线性导向系统并行运行的应用。当需要支撑大跨度或高力矩载荷时,可以使用这种布置。一张幻灯片使用带有V型通道轨道的DualVee导轮,另一张使用带有C通道轨道的MadeWell皇冠滚轮。齿形侧协同工作,主要用作导向,而冠状滚子侧则提供径向支撑,以补偿平行错位。由于很难在成对的导轨之间实现精确的平行度,因此在一侧而不是在两侧使用DualVee导轮在两侧使用MadeWell冠形滚轮可以弥补安装误差。要了解更多信息,请查看UtiliTrak®紧凑型直线导轨产品目录。

  • 碳钢和不锈钢版本提供三种尺寸(1、2、3)
  • 使用的材料包括:
    • 高碳工具钢(AISI 52100)轴承座圈
    • 高碳马氏体不锈钢(AISI 440C)轴承座圈
    • 尼龙,玻璃纤维填充25%(PA66 GF25)球笼
    • 丁腈橡胶(NBR)密封

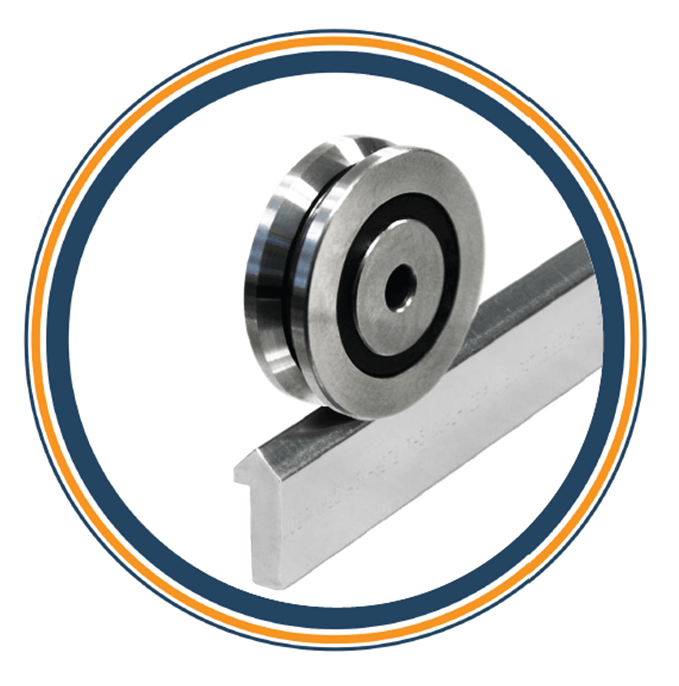

  • 仅同心安装选项,设计为在匹配的90ºve边缘轨道上运行
  • 装配有推荐的标准螺钉和简单的内圈垫片
    • 尺寸1:M5螺钉,M5 DIN 433垫圈,用于安装垫片
    • 尺寸2:1/4英寸螺钉,SAE A型1/4英寸垫圈,用于安装垫片
    • 尺寸3:M8或5/16英寸螺钉,M8 DIN 125或SAE A型5/16英寸垫圈,用于安装垫片
  • 建议的最大运行速度为5.5 m / s
  • 推荐的工作温度范围:-20ºC至+100ºC

Bishop-Wisecarver Corporation(简称BWC)是滚轮导轨技术市场发明者,1967年公司创始人Bud Wisecarver先生发明并注册了DualVee双V形滚轮导轨技术以满以足恶劣环境的应用要求,DualVee系列滚轮导轨还具有长行程,运动平滑长寿命及低噪音等优势。此外,DualVee滚轮导轨以其好的的灵活性,可方便地设计到客户的设备中。

经过70多年的发展,BWC已拥有广泛的直线运动零部件及系统,为全球20000多家客户提供了稳定可靠的解决方案,可为各种应用环境提供久经考验的经济解决方案,应用环境包括洁净室、碎屑环境、冷冻环境、高温炉、直冲清洗环境等。

DualVee滚轮导轨有大量现货,交货期短,为您提供及时高效的传动解决方案。

如果您有滚轮导轨、V型导轨、V型滚轮等方面的需求,请立即咨询右侧在线客服或拨打咨询热线:152-5025-7912(刘先生),我们会详细为你一一解答你心中的疑难。

滚轮导轨
应用案例

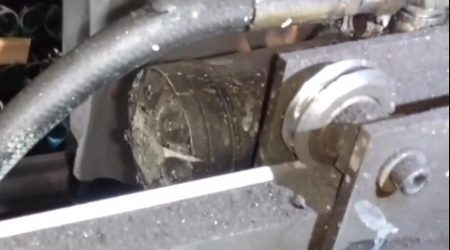

在恶劣环境中,这种易于安装和维护的滚轮导轨可通过滚轮的旋转自动扫除散落在导轨表面上的碎屑。它的优点还包括:低噪音、更长寿命、更低的总成本等,深受20,000多名客户的认可和喜爱。

应用领域:
半导体设备、医疗器械、3D打印、仓储物流自动化、航空航天、食品及制药设备、冷冻冷藏等
