DualVee-滚轮导轨

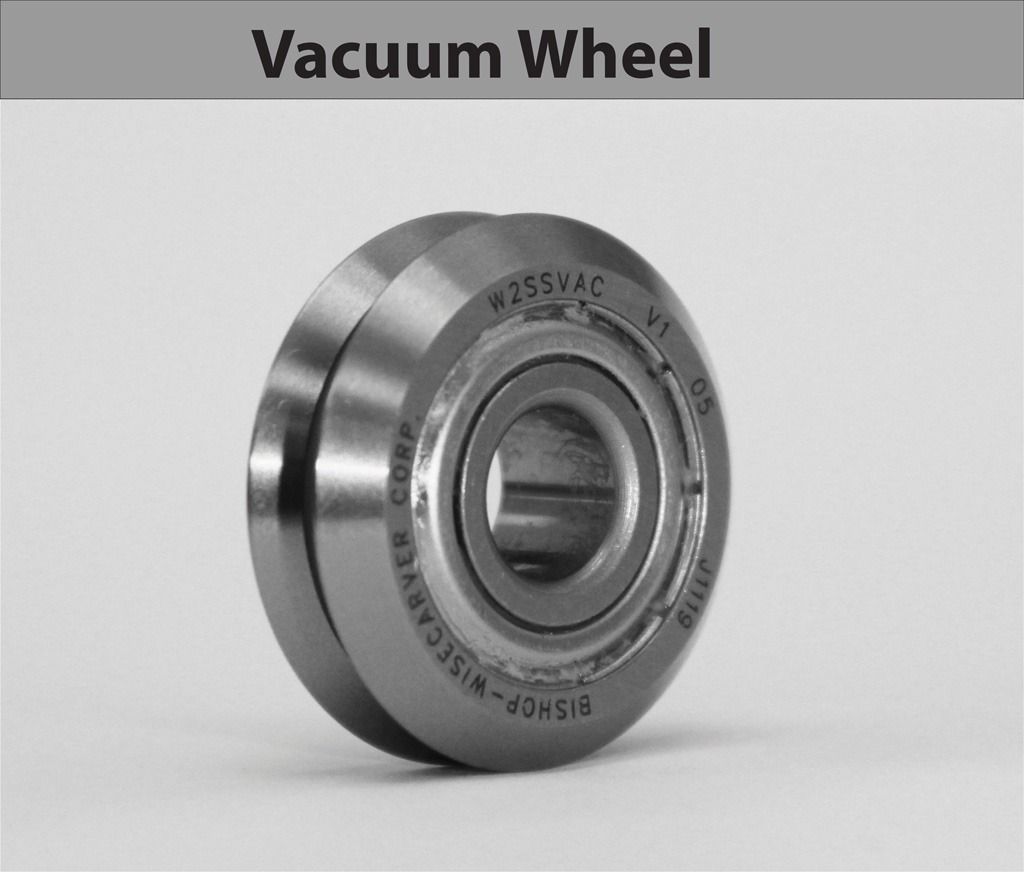

DualVee滚轮导轨是全球首家采用90°V形槽设计的直线运动导轨。经过多年发展,我们可提供适用于高温、低温、直冲清洗、真空、静音、粉尘、碎屑、腐蚀等多种应用环境的多种版本产品,满足客户的广泛需求。

点击下载产品样册及3D文件

应用范围:

半导体设备
医疗器械
印刷及3D打印
仓储物流自动化设备
食品及制药设备
航空航天
冷冻冷藏设备
造纸设备
雕刻设备

产品详情

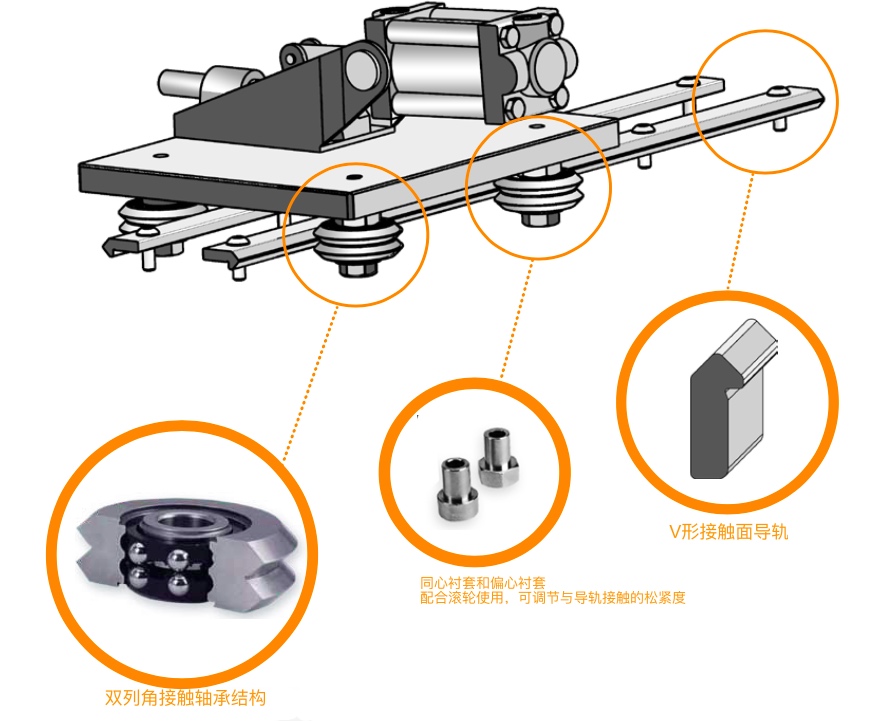

  • 内部结构采用双列角接触轴承结构以满足动载条件要求
  • 提供密封、防尘、密封/防尘三种形式以满足灰尘、污垢、金属屑、木屑、纺织纤维、食品、料浆、去离子水等应用环境的要求
  • 运行平滑,低摩擦
  • 精度和重复精度高
  • 超长行程,易于拼接
  • 单个滚轮的径向负载承受能力可达1458 kg
  • 速度可达5.5 m/s,加速度可达5g
  • 使用温度范围可达-70℃至260℃
  • 导轨可安装在各种材料的基座上,安装面不需研磨或机械加工
  • 低噪音
DualVee-滚轮导轨

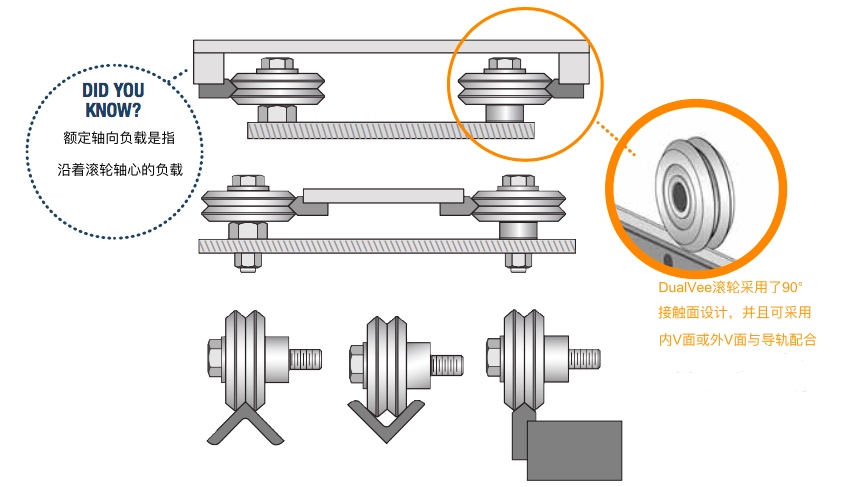

图1. 滚轮导轨的几种安装形式

DualVee-滚轮导轨

图2. 滚轮导轨的典型应用

DualVee-滚轮导轨

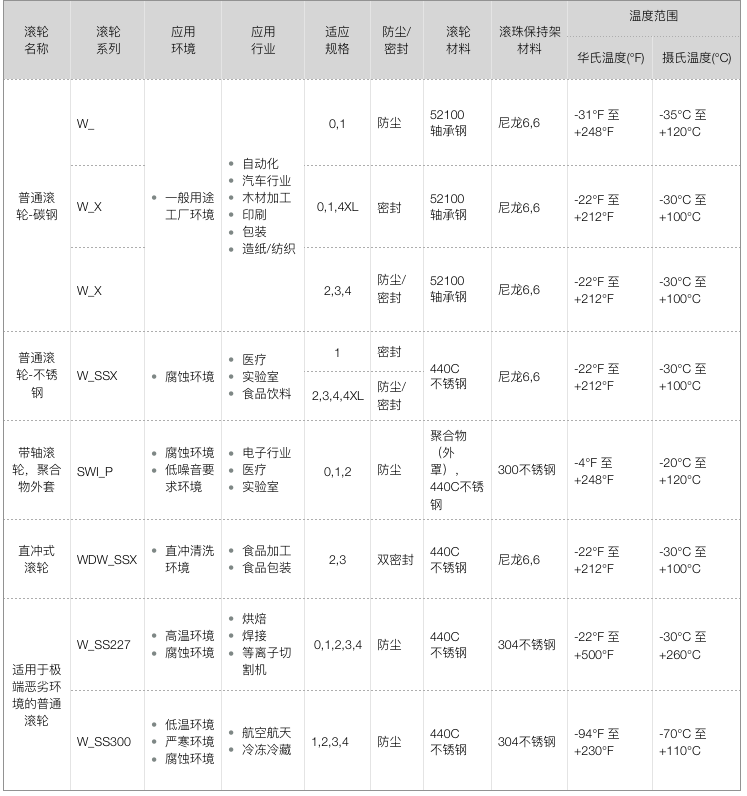

表1. 各类滚轮的适应场合指南

DualVee-滚轮导轨

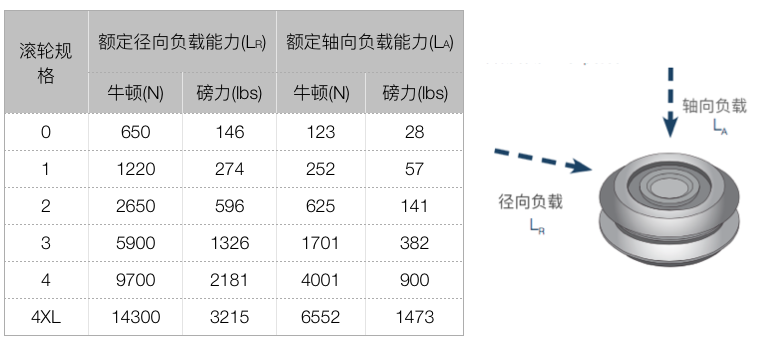

表2. 滚轮的额定载荷

DualVee-滚轮导轨

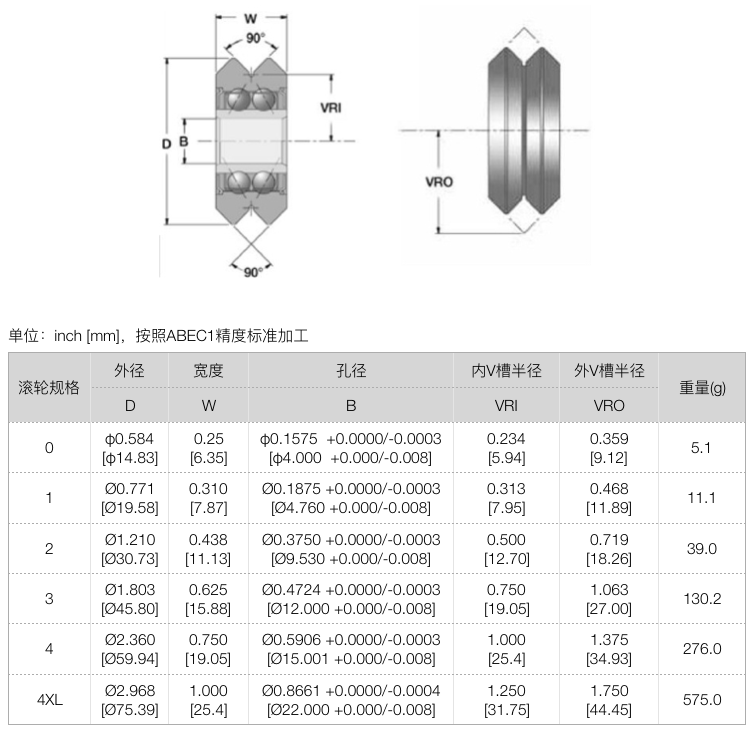

表3. 滚轮的尺寸表

普通滚轮

  • 采用双列角接触轴承结构,为滚轮在各个方向上提供卓越的负载承受能力
  • 通过密封及防尘罩设计将内部滚动体与外部环境隔离,从而防止污染物对滚轮转动平滑性的影响
  • 提供六种产品规格,满足各种空间及承载能力要求
  • 提供直冲清洗、高温、低温等多种版本,满足各种极端应用环境的要求
DualVee-滚轮导轨

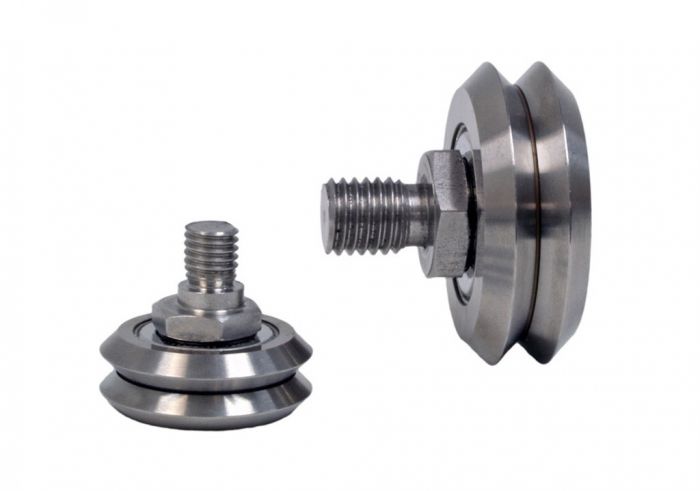

带轴滚轮

  • 在DualVee普通滚轮的基础上集成了螺纹轴,从而简化了安装过程
  • 截面高度小,便于在空间受限的应用中使用
  • 螺纹轴的螺纹直径大,承载能力强
  • 所有规格的普通滚轮都有对应规格的带轴滚轮

DualVee-滚轮导轨

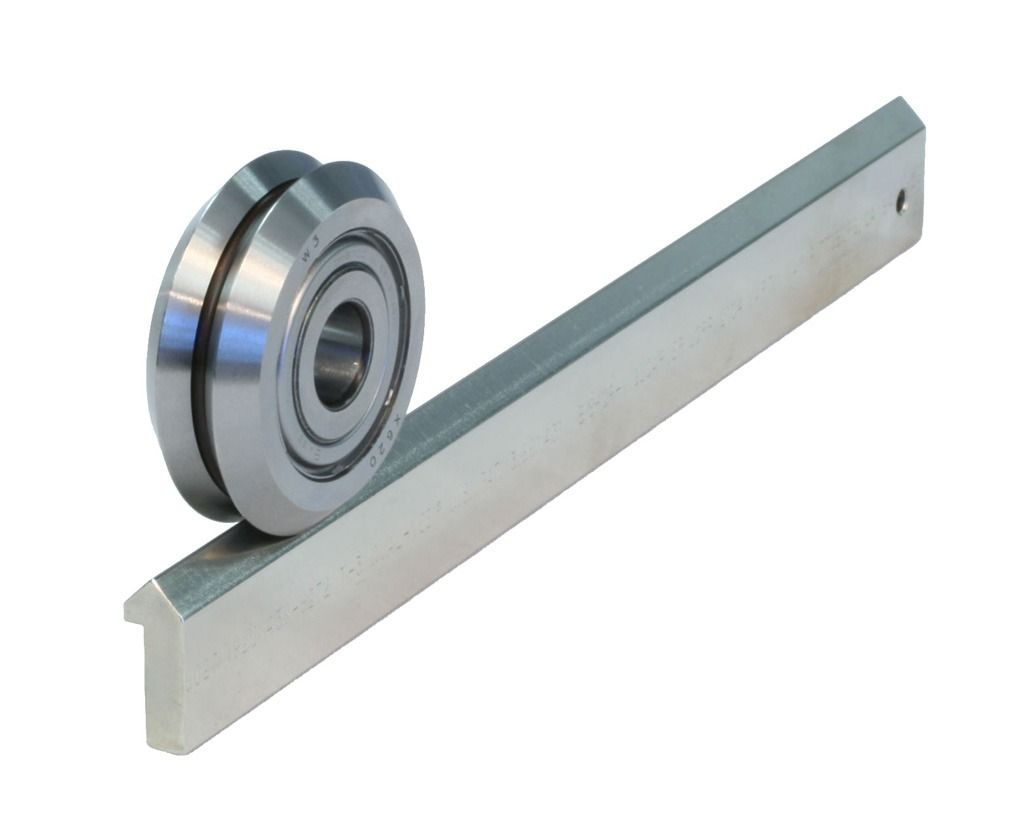

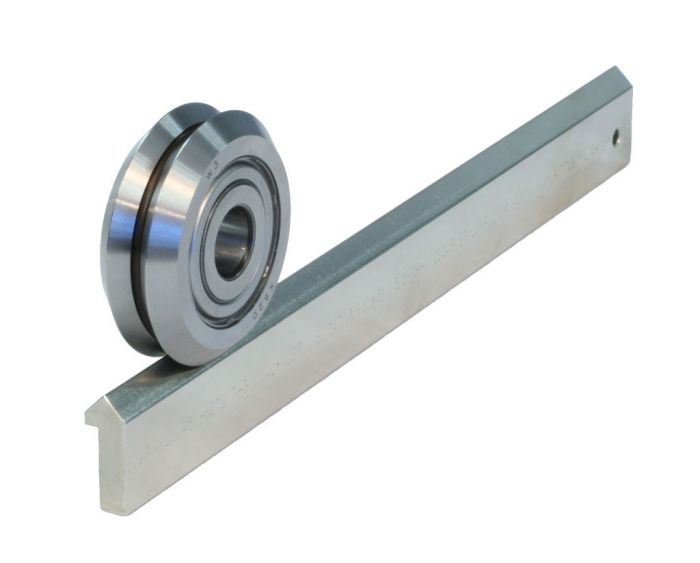

V形导轨

  • 采用薄截面设计,可以更好地贴合安装面,使导轨的直线度与平面度与安装面的精度尽可能相近
  • 两根导轨宽跨度配合使用可承受较大的翻转力矩
  • 提供标准/定制长度导轨,可提供标准安装孔或无安装孔型导轨
  • 导轨的滚轮接触表面硬化并抛光,也可提供未进行表面硬化处理的软接触面式导轨
  • 对于表面硬化处理的导轨,单根导轨最大长度可达6米;未表面硬化处理的导轨,单根长度最大可达6.7米
  • 提供AISI 1045碳钢和420不锈钢两种材质
  • 用户可定制的表面处理方式包括氧化发黑、镀铬、镀镍或镀锌处理
DualVee-滚轮导轨

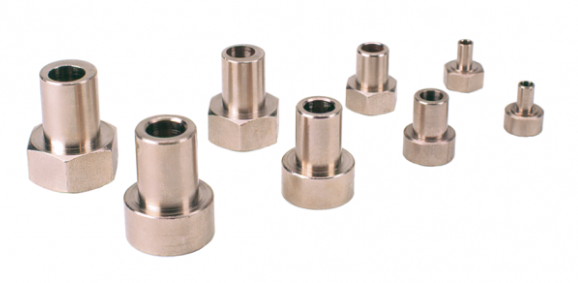

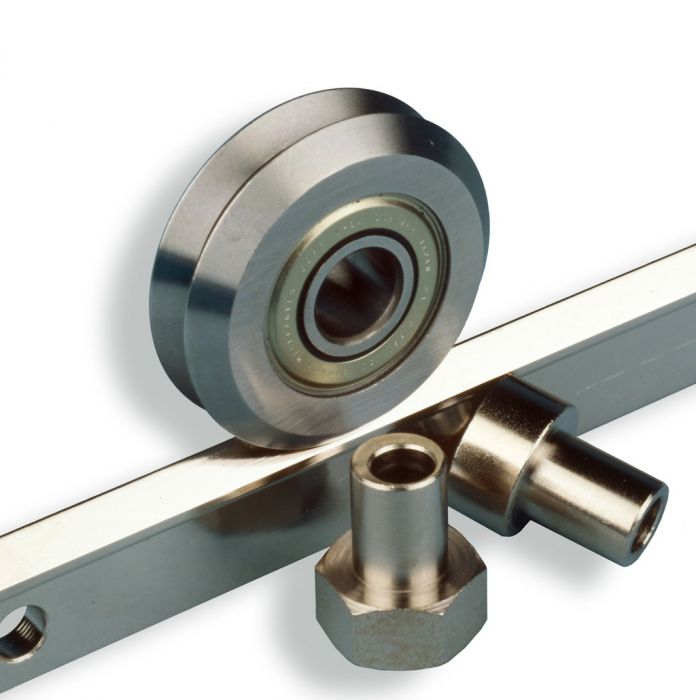

衬套

  • 通过衬套,用户可使用普通螺栓方便地将DualVee普通滚轮安装到安装面上
  • 圆形端头的同心衬套可准确地定位普通滚轮
  • 六角端头的偏心衬套可调节滚轮的中心位置,从而实现滚轮与导轨之间接触松紧度的调节
  • 提供标准高度和紧凑结构两种配置
  • 采用AISI 303不锈钢制造
DualVee-滚轮导轨

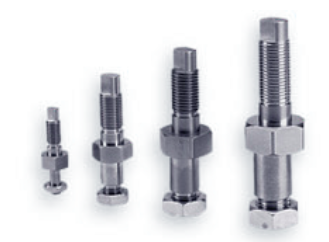

紧固组件

  • 可用于快速安装滚轮
  • 将衬套、螺栓、垫圈、螺母等集成到单个组件中,方便用户进行安装和部件管理
  • 减少了零部件的总数量
  • 提供同心和偏心两种配置
  • 采用AISI 303不锈钢制造
DualVee-滚轮导轨

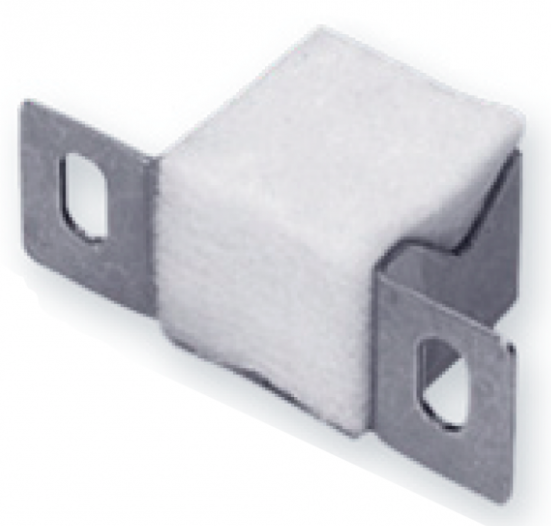

润滑块

  • 易于设计和安装
  • 在导向过程中,可在导轨的V形面上涂上一层薄薄的润滑油膜
  • 通过润滑提高导轨的承载能力和服务寿命
  • 不锈钢外壳,并提供安装紧固件
  • 按照客户要求可替换润滑油和毛毡
DualVee-滚轮导轨

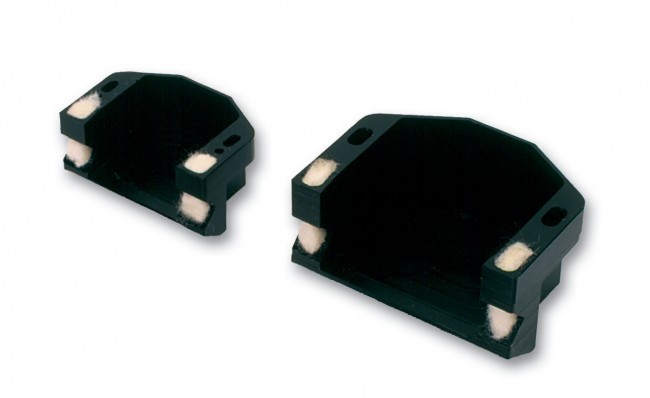

滚轮罩

  • 集成了塑料外罩、小瓶润滑油、毛毡及紧固件
  • 可清扫导轨表面的碎屑,并在导轨的V形面上涂抹一层润滑油薄膜
  • 通过润滑使导轨实现最大的服务寿命、承载能力和直线速度
  • 将摩擦系数、腐蚀和磨损降到最低
  • 加强保护,防止滚轮与V形导轨面之间夹到人或物
DualVee-滚轮导轨

Bishop-Wisecarver Corporation(简称BWC)是滚轮导轨技术市场发明者,1967年公司创始人Bud Wisecarver先生发明并注册了DualVee双V形滚轮导轨技术以满以足恶劣环境的应用要求,DualVee系列滚轮导轨还具有长行程,运动平滑长寿命及低噪音等优势。此外,DualVee滚轮导轨以其好的的灵活性,可方便地设计到客户的设备中。

经过70多年的发展,BWC已拥有广泛的直线运动零部件及系统,为全球20000多家客户提供了稳定可靠的解决方案,可为各种应用环境提供久经考验的经济解决方案,应用环境包括洁净室、碎屑环境、冷冻环境、高温炉、直冲清洗环境等。

DualVee滚轮导轨有大量现货,交货期短,为您提供及时高效的传动解决方案。

如果您有滚轮导轨、V型导轨、V型滚轮等方面的需求,请立即咨询右侧在线客服或拨打咨询热线:152-5025-7912(刘先生),我们会详细为你一一解答你心中的疑难。

滚轮导轨
应用案例

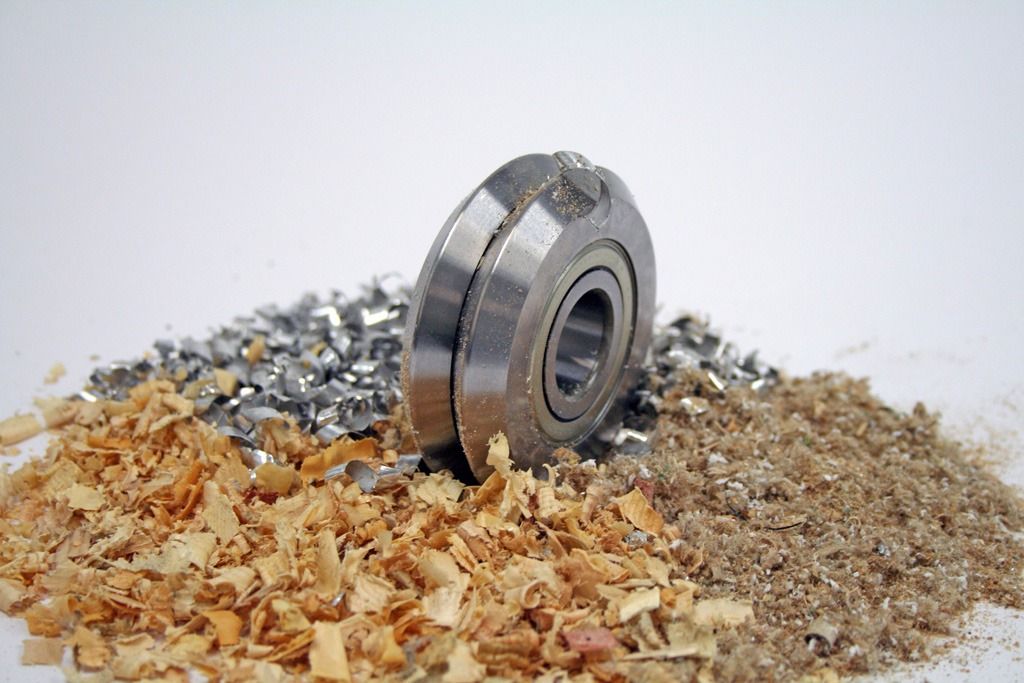

在恶劣环境中,这种易于安装和维护的滚轮导轨可通过滚轮的旋转自动扫除散落在导轨表面上的碎屑。它的优点还包括:低噪音、更长寿命、更低的总成本等,深受20,000多名客户的认可和喜爱。

应用领域:
半导体设备、医疗器械、3D打印、仓储物流自动化、航空航天、食品及制药设备、冷冻冷藏等
