应用工况：真空洁净 行业分类：科研机构
一、项目概况
本项目配套一台真空光学镜片镀膜设备。设备需要兼容多种不同尺寸的镀膜工件，工件的进出与换位依靠抽拉切换机构完成，机构最大承载 100kg。整机布置在千级洁净室内，工作真空度可达 10⁻⁴Pa，导轨导向机构并不在舱外，而是直接安装在真空腔室内，随镀膜工艺一起经历抽真空、保压和放气全过程。客户为高校科研单位，镀膜对象是光学镜片，对导向机构的洁净度、运动顺滑性和长期稳定性要求远高于一般工业设备。
二、这套工况难在哪
把要求拆开看，导轨同时被四个条件约束：
1. 重载还要轻推。工件规格不统一，切换机构要频繁抽拉，100kg 负载压在导向副上，启停和换向都必须顺滑，不能出现爬行、顿挫或卡点，否则工件位置和镀膜姿态都会受影响。
2. 高真空不允许出气。机构位于 10⁻⁴Pa 真空腔内，普通润滑脂和部分高分子材料会挥发、出气，凝结在光学镜片或腔体壁上，直接污染镀膜面，也会拖慢抽真空节拍。
3. 洁净室不允许产尘。千级洁净环境对颗粒物有明确要求，导向副在往复运动中不能因磨损掉屑，更不能把外部粉尘带进腔体。
4. 布局必须是分体式。真空腔体的装配空间有限，导轨与滚轮需要按腔体结构分开布置，不能照搬一体式滑块的安装方式。
常规导轨在高真空、洁净环境下容易出现出气、卡滞和磨损产尘，往往不是精度不够，而是材料与结构不适配，很难长期满足光学镀膜工艺要求。

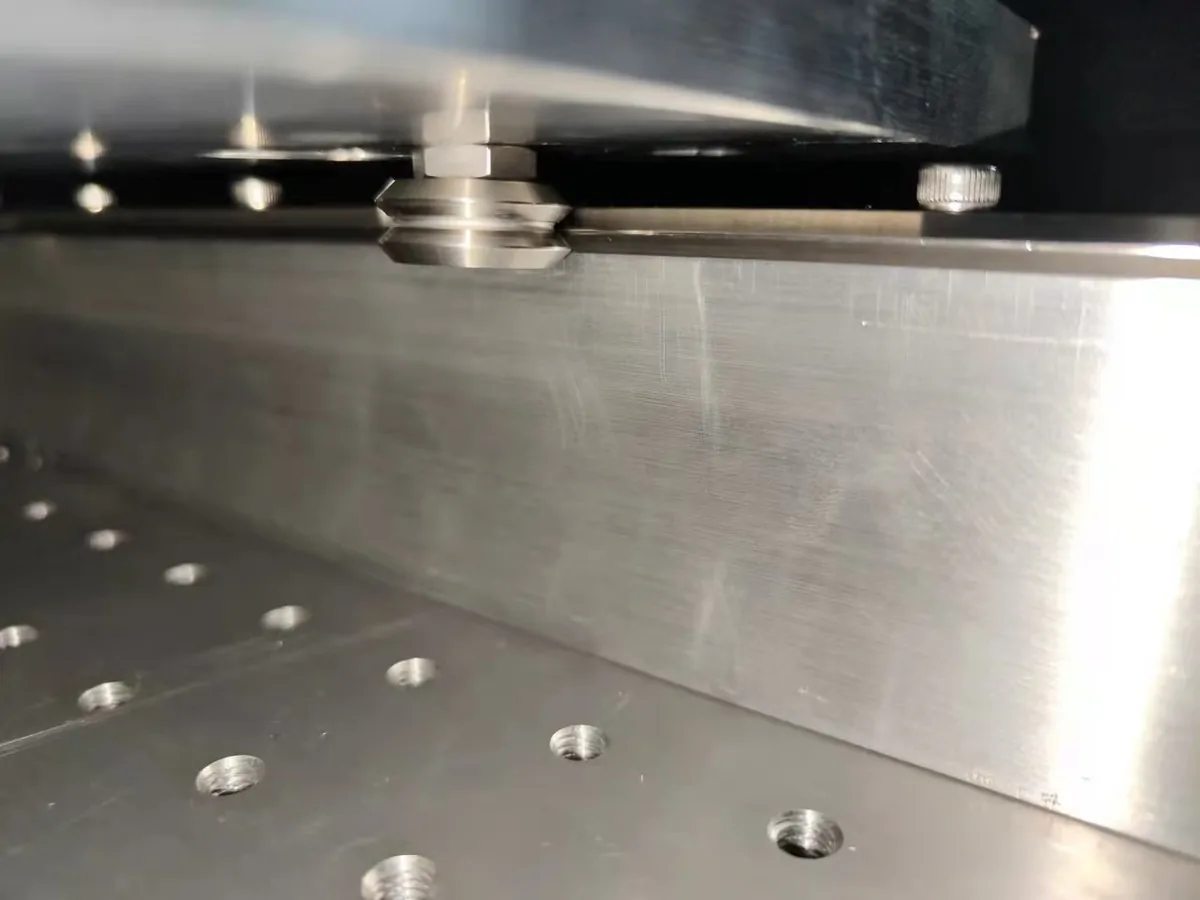

三、智鑫航三号真空滚轮导轨的方案
项目选用智鑫航三号真空滚轮导轨，采用六轮结构设计，针对上述四个约束逐项匹配：
低摩擦、重载平顺。滚轮以滚动接触代替滑动摩擦，摩擦系数低，100kg 负载下抽拉运动仍然顺滑平稳，换向时不易出现爬行和卡顿。
分体式安装。导轨与滚轮组可按真空腔内部空间分别布置，适配原有腔体结构和装配顺序，不要求为了导轨改动整机布局。
真空专用材质与处理工艺。产品采用低出气材料和处理方式，适配 10⁻⁴Pa 高真空及千级洁净环境，减少挥发物对镜片镀膜层的污染风险。
滚动接触避免咬合。普通滑动导轨在真空环境下缺少有效润滑，容易出现金属咬合、卡死；滚轮接触式传动从结构上规避了这类失效模式。
四、应用成效
该套导向机构交付高校科研客户后投入使用，连续稳定运转 5 年，运行性能可靠，无卡滞、无异尘、无故障，满足真空光学镀膜长期科研试验需求。对科研设备而言，导向机构的价值不只在参数表上，更在于多年连续试验中不用反复拆腔检修，把维护时间还给工艺试验本身。
真空、洁净、重载、分体布局，这四个条件单独看都不算极端，叠在一起才会筛掉大多数常规导轨。智鑫航三号真空滚轮导轨的适配思路，是把材料出气、摩擦方式和安装结构放在同一套方案里解决，而不是只替换一个滑块。
