应用工况：重载
行业分类：军工
一、行业痛点
风洞试验是航空航天装备研发中的关键环节，测试平台的精度与可靠性直接影响试验数据的可信度。客户需要定制一套重载风洞测试平台，用于大型结构件的气动试验，整套平台面临两大难题：一是负载极大，承重高达 300 吨；二是运动轨迹为大圆弧而非普通直线。

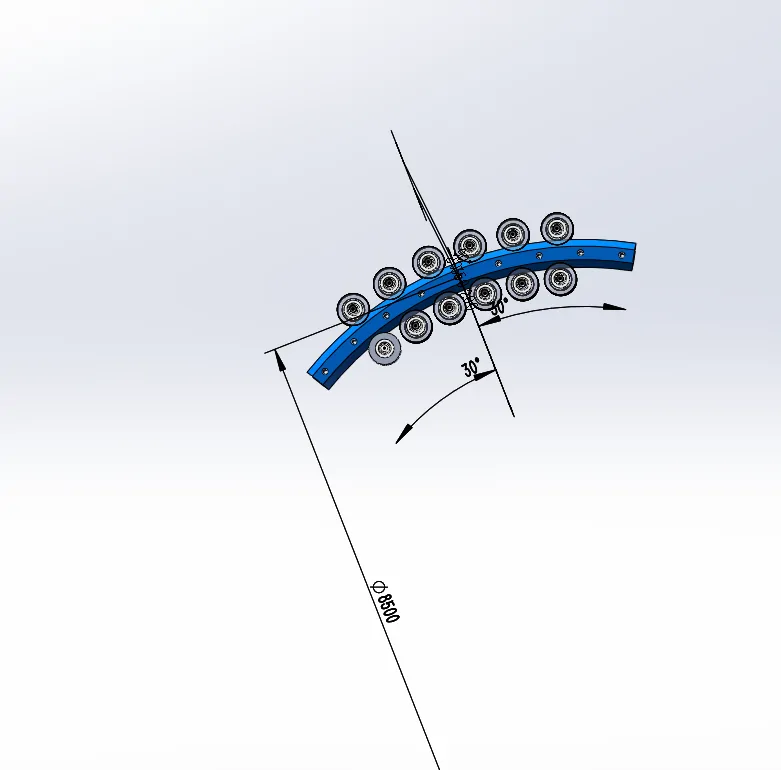

竖直方向的运动要求圆弧直径 10 m、俯仰角偏摆角度 ±10°；底座圆弧直径 8.5 m、弧长范围 ±10°。在这种「大吨位 + 大圆弧」的组合工况下，传统重载滚柱导轨几乎无从下手：定制加工如此大的圆弧导轨难度极高、耗时费力，且加工与装配过程中的形变量非常难以控制，一旦超差，整套平台都无法正常运转。
二、智鑫航解决方案
针对这一极限工况，智鑫航采用重载滚轮 + 定制大型圆弧导轨的组合方案，完美解决了客户重载圆弧的极限工况难题：
· 重载滚轮采用 V 型滚轮结构，滚轮与导轨为分体式，线接触承载，可从容应对 300 吨级重载需求。
· 大圆弧导轨按客户图纸定制加工，圆弧直径与偏摆角度精确保证，滚轮在圆弧轨道上运行平稳，无需对整条大圆弧进行精密研磨。
· 分体式结构带来极佳的安装便利性：客户在现场即可完成拼接与调试，滚轮预紧可通过偏心轮灵活调整，不再受制于大圆弧导轨的整体形变。
三、客户获益
· 攻克极限工况：成功实现 300 吨重载下的大圆弧偏摆运动，解决传统滚柱导轨无法加工、形变难控的难题。
· 安装调试省时省力：分体式滚轮导轨现场装配方便，客户安装调试简便，无需大型精密加工设备。
· 长期稳定运行：平台稳定使用 1 年没有任何问题，可靠性得到充分验证。
