V型导轨和V型滚轮的原理

编辑:管理员   时间:2020-09-11
V型导轨和V型滚轮的原理

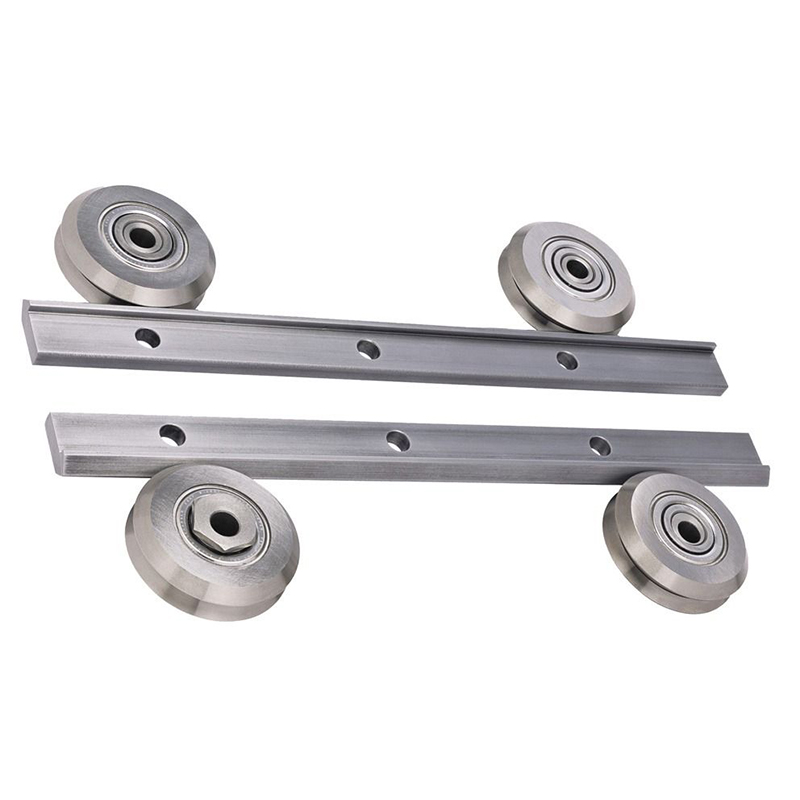

V型导向滚轮直线导轨,也就是V型导轨的原理说明如下:
一:
直线运动,通过带V型槽的滚轮轴承在V型导轨面上滚动实现的;带润滑的条件下,最高线速度可达5.5m/s。V形导轨采用精密加工工艺:V型导轨面采用激光表面淬硬工艺,表面硬度为HRC58-62;耐磨性非常好,寿命长。作为高速直线导轨得到了广泛的应用,实现准确定位的功能。
二:
滚轮轴承中的滚动体-钢球或圆锥滚子和V型导轨面不接触,导轨上的污染物和滚动体没有直接接触的机会;同时轴承具有良好的密封性能,防止了污染物进入滚轮轴承的内部接触滚轮体和污染润滑脂。
三:
V型滚轮和V型导轨的接触为成90度V型角的两根线,这两根线和滚轮的中心轴线斜交,并绕着它高速旋转;这两根线和V型导轨面的接触属于瞬时接触,高速接近导轨面,瞬时接触,再高速离开;这样的话,就通过V型滚轮的“线”不停地对导轨面进行“刮擦”,可以很好地保证导轨面的清洁,所以说V型导轨具有自清洁的功能。

Bishop-Wisecarver Corporation(简称BWC)是滚轮导轨技术市场发明者,1967年公司创始人Bud Wisecarver先生发明并注册了DualVee双V形滚轮导轨技术以满以足恶劣环境的应用要求,DualVee系列滚轮导轨还具有长行程,运动平滑长寿命及低噪音等优势。此外,DualVee滚轮导轨以其好的的灵活性,可方便地设计到客户的设备中。

经过70多年的发展,BWC已拥有广泛的直线运动零部件及系统,为全球20000多家客户提供了稳定可靠的解决方案,可为各种应用环境提供久经考验的经济解决方案,应用环境包括洁净室、碎屑环境、冷冻环境、高温炉、直冲清洗环境等。

DualVee滚轮导轨有大量现货,交货期短,为您提供及时高效的传动解决方案。

如果您有滚轮导轨、V型导轨、V型滚轮等方面的需求,请立即咨询右侧在线客服或拨打咨询热线:152-5025-7912(刘先生),我们会详细为你一一解答你心中的疑难。
