V型滚轮及滚轮导轨的特征

发布时间:2020年9月14日 所属分类:技术资料

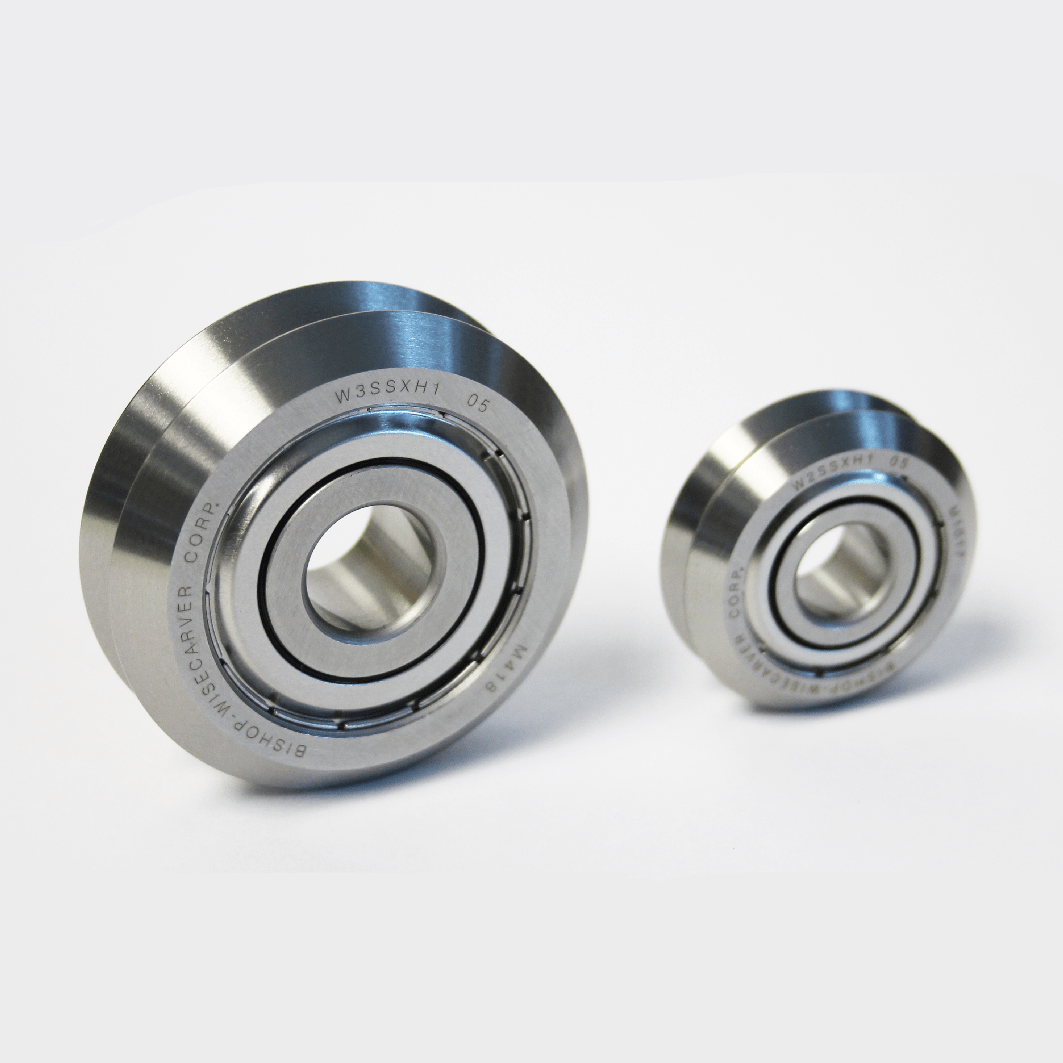

V型滚轮及滚轮导轨的特征

V型滚轮是滚轮导向系统内的主要部件,广泛应用于工业机器人,切割设备,移动导轨,生产流水线等。

• 滚轮外圈为两个90度V形组成的V形外表面。可单独使用内侧面或外侧面与90度的内V型或外V型导轨适配,也可利用内侧面与圆柱形导轨适配。

• 滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈, 使滚轮具有更高的承载能力。

• 滚轮用优质轴承钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂。滚轮防尘采用金属防尘盖或橡胶密封圈(后缀X)。易通也可以提供带有同心套和偏心套的滚轮,还可提供耐腐蚀的不锈钢制造的滚轮。

• 应用了V型滚轮的导向系统具有以下特征:

1. 阻力小、寿命长、应用广泛

V型滚轮的工作表面经过精细磨削加工,粗糙度好,90度的角度准确。滚轮的V形槽与内圈安装平面平行度好。工作时,滚轮与导轨之间的受力平稳,磨擦阻力小。

2. 安装简单方便

滚轮配置偏心套及同心套后,使安装很方便,调整偏心滚轮的偏心量即可得到合适的预载。

90°V型滚轮导轨发明者BWC,经过70多年的发展,已拥有广泛的线性运动零部件及系统,为全球25000+家客户提供了稳定可靠的解决方案,可为各种应用环境提供久经考验的经济解决方案,应用环境包括医药洁净室、碎屑环境、冷冻环境、高温炉、直冲清洗环境等。 DualVee滚轮导轨有海量库存,交货期短,为您提供及时高效的传动解决方案。 如果您有滚轮导轨方面的需求,请立即咨询右侧在线客服或拨打咨询热线:137-7317-6989(刘先生)。
